产品型号: | WAW-300B |
---|---|
产品规格: | 300KN |
产品品牌: | 济南商泰 |
产品单价: | 55000/台 |
供货总量: | 100 |
最小订量: | 1 |
发布时间: | 2015-11-10 14:30 |
有效期至: | 2016-02-08 |

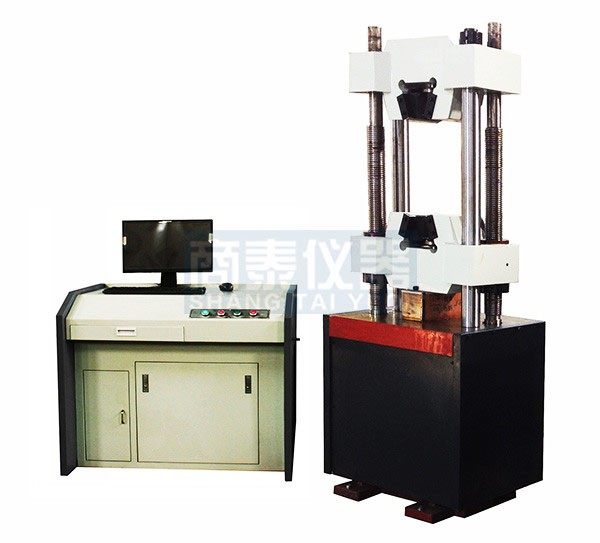

30吨电液伺服万能试验机@济南商泰-金属拉伸、压缩、弯曲、剪切
一、 设备名称:电液伺服万能试验机
二、 规格型号:WAW-300B
三、 性能说明:
本电液伺服万能试验机利用液压施加试验力,计算机全程控制试验过程,试验数据准确可靠。为了保证试验机的试验力读数有较高的准确性,本机采用油压传感器测力,经放大处理后,屏幕显示试验力、力峰值,加荷速率。油源位于控制柜下部,内装有双流量变压柱塞泵,由电机带动运转。液压系统主要由计算机控制,操作更方便,安全可靠。主要用于金属和非金属的拉伸、压缩、弯曲、剪切等试验。可广泛应用于建材、冶金、科研单位、大专院校、质量检测中心和商品检验部门。是生产、科研和教学等行业要求的一种理想的试验机。本电液伺服万能试验机设计依据是标准:GB/T3159—92《液压式万能试验机》。
四、 技术指标:
序号 |
项目名称 |
技术参数 |
1 |
最大试验力(kN) |
300 |
2 |
测量范围(kN) |
0-30 |
0-60 |
||
0-150 |
||
0-300 |
||
3 |
试验机的示值精度 |
1级 |
4 |
拉伸钳口间最大距离(mm)(包括活塞行程) |
600 |
5 |
上下压盘间最大距离(mm) |
450 |
6 |
上下压盘尺寸(mm) |
204×204 |
7 |
活塞最大行程(mm) |
200 |
8 |
圆试样夹持范围(mm) |
φ10-φ32(可加大) |
9 |
扁试样夹持范围(mm) |
0-15 |
10 |
扁试样夹持最大宽度(mm) |
82 |
11 |
下横梁调整速度(mm/min) |
160 |
12 |
油源控制柜尺寸(mm) |
550×600×1100 |
主机(包括活塞最大行程)(mm) |
890×580×2205 |
备注:本商泰系列电液伺服万能试验机参数仅供参考,如有改动恕不另行通知,以公司产品实物为准.
30吨电液伺服万能试验机@济南商泰-金属拉伸、压缩、弯曲、剪切
五、主要附件配置
1、电液伺服万能试验机主机 1台
2、联想品牌计算机 1台
3、打印机 1台 HP喷墨打印机
4、控制柜 1套
5、力测量、放大及控制系统(集成板卡插装在PC机内) 1套
6、变形测量、放大、控制系统(插装在PC机内) 1套
7、伺服油源 1套
8、放大器及测控软件 1套
9、力传感器 1支
六、结构及软件功能介绍
本电液伺服万能试验机是由主机、油源以及计算机控制部分组成。
6.1、主机
电液伺服万能试验机由底座(内装主工作油缸)、试台、上下横梁、夹持部分、丝杠、立柱等组成。试台和上横梁通过立柱连接成一个刚性框架,试台和主工作活塞通过螺钉连接。这样,就形成两个工作空间,即:上横梁和下横梁组成的拉伸空间;下横梁和试台组成的压缩空间。拉伸空间与压缩空间的调整是通过下横梁的上下移动实现的。下横梁移动是电机(0.55kW)经减速器、链传动机构、丝杠副完成的。
*电液伺服万能试验机采用丝杠传动实现横梁升降,传动平稳,移动速度快,便于快速调整试验空间;
6.2、计算机控制部分
l 微机操作系统:中文WINDOWS 98/Me/2000/XP操作系统
l 该电液伺服万能试验机将采用进口伺服油源和伺服阀,控制精度高,稳定可靠,低噪音,无油污,结构合理,造型美观,操作方便。
l 电液伺服万能试验机采用人机交互方式分析计算测试材料的机械性能指标,试验结束时自动计算弹性模量、屈服强度、非比例伸长应力等(试验方法不同,分析的数据也会不同),在自动分析的基础上,还可以人工干修正分析结果,提高分析的准确性;
l 试验数据采用数据库管理方式,自动保存所有试验数据和曲线,内置报表管理器,用户可根据需要自定义报表格式,打印试验报告;
l MaxTest软件包还包含其他工具软件,如调试工具箱、批量处理程序等,它们都提供了很多实用和强大的功能。
l 保留数据接口,可直接连接企业(试验室)的综合信息管理网络;
七、运输及包装
本电液伺服万能试验机由物流专线运输,免费送货上门。设备均为木箱包装,以保证运输过程中设备的完好性。
八、售后服务:
1)产品质保期自安装正常使用日起一年;
2)质保期内若产品出现质量问题,供货方负责免费维修,质保期外提供有偿服务.
3)免费送货到用户指定的地点。
更多电液伺服万能试验机详情请登录济南商泰试验仪器有限公司官方网站www.shangtai.cc查看。
