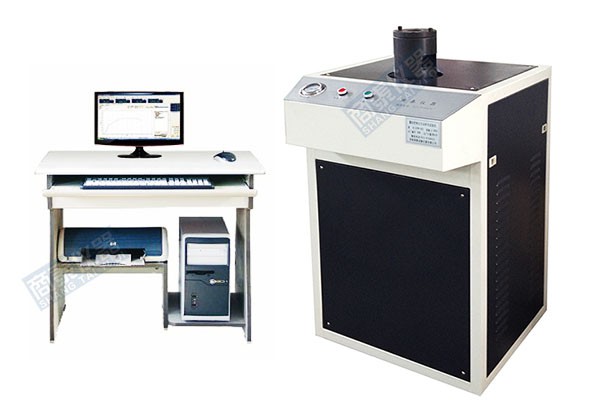

一、设备名称:液晶数显全自动杯突试验机
二、型 号:GBS-60Z
三、性能说明:
1、该商泰系列杯突试验机采用了新型的结构原理,为伺服电机恒速度加载,可实现恒速率控制,由单片机控制冲压过程,冲压速度可无级调速、预先调定。(过去油缸油源加力无法实现恒速率控制)。
2、夹紧力由液压油源独立加载,夹紧力可调整,数据同步显示、可独立标定。
3、测力装置已改过去液压传感器为轮辐式传感器,杯突值测量为编码器测量,结合轮辐式传感器(直接测力)大大提高了试验机测量杯突值的准确性和可靠性。
4、GBS-60Z杯突试验机杯突夹具更换方便、试样装卸简便,试样放入后,按自动按钮即可完成夹紧,试验参数可输入、更改,冲压过程全自动一键完成、无人为影响,可实现闭环控制,冲压力值下降判断试样出现裂纹自动停车,同时易于观察试验过程,能更准确的判断出现裂纹瞬间的杯突值。试验数据液晶屏显示,并有峰值记忆功能,即最大冲压力、杯突值等,可实现试验结果的存储等。增加附具可以做冲杯试验。
四、冲杯试验部分:GB5125-85《有色金属冲杯试验方法》厚度为0.10~3.00mm的有色金属板材、带材(深冲)的冲杯试验。
冲杯试样示意图
GBS-60Z杯突试验机有色金属冲杯试验,即用一定规格的圆柱形冲头,将一定外径的圆片形状试样以适当的力压紧于冲杯垫模与冲(杯)模之间,在冲头施加的冲力作用下沿径向产生延伸及弯曲塑性变形而一次变形拉延成圆柱杯,用来测定材料以制耳率为标志的各向异形。
冲杯试样:一般为圆片状,可采用冲剪、机械加工、或用我厂生产下料器(需特殊订货方提供,可下料厚度铝板2mm)切制。
试验前应按GB5125-85《有色金属冲杯试验方法》的要求将试样制成ф60-0.05~-0.20mm,圆片状,本机为了扩大使用范围,也可作直径ф55-0.05~-0.20mm,ф65-0.05~-0.20mm的圆试片,再按照板料厚度选择模具。
为其配置的模具见下表:(需特殊订货者方予提供)
五、售后服务
(1)免费送货到用户指定的地点,免费指导安装、培训及调试。
(2)产品质保期:自安装正常使用日起一年;
(3)质保期内若产品出现质量问题,供货方负责免费维修,质保期外仅收成本费。零部件常年供应.
